Фасадные кронштейны
Кронштейны вентилируемого фасада: инженерное описание
Фасадные кронштейны являются ключевым элементом в конструкции навесных вентилируемых фасадов (НВФ). Их основная функция - создание надежного соединения между несущей стеной здания и подконструкцией фасадной системы. Кронштейны выполняют роль опорных элементов, обеспечивающих передачу нагрузки от облицовочных материалов и направляющих профилей на стену здания.
Инженерно-технические задачи, решаемые фасадными кронштейнами:
- Компенсация неровностей стены: кронштейны позволяют выравнивать плоскость фасада, нивелируя дефекты и отклонения несущей стены.
- Создание вентилируемого зазора: обеспечивают необходимое расстояние между облицовкой и стеной для циркуляции воздуха.
- Распределение нагрузки: равномерно распределяют вес фасадной системы по поверхности стены.
- Термическое разделение: при использовании термоизолирующих (паронитовых) прокладок минимизируют образование мостиков холода.
- Обеспечение подвижности конструкции: допускают температурные деформации элементов фасада без нарушения целостности системы.
Применение кронштейнов на вентилируемом фасаде
Кронштейны устанавливаются по всей площади фасада здания в соответствии с проектной документацией. Их расположение определяется несколькими факторами:
- Тип и вес облицовочного материала
- Ветровые нагрузки в регионе строительства
- Высотность здания
Особенности архитектурных элементов фасада
Процесс монтажа кронштейнов включает следующие этапы:
- Разметка фасада согласно проекту
- Сверление отверстий в стене
- Установка анкерных элементов
- Монтаж термоизолирующих прокладок (при необходимости)
- Крепление кронштейнов к стене с помощью анкеров
- Выравнивание кронштейнов в единой плоскости
После установки кронштейнов на них монтируются направляющие профили, к которым впоследствии крепится облицовочный материал.
Виды кронштейнов для вентфасада
Существует несколько основных типов кронштейнов, используемых в системах НВФ:
Несущие кронштейны:
- Воспринимают основную вертикальную нагрузку от веса фасадной системы
- Имеют усиленную конструкцию и большую длину консоли
- Обычно устанавливаются в нижней части направляющих профилей
Опорные (удерживающие) кронштейны:
- Фиксируют положение направляющих профилей и воспринимают ветровые нагрузки- Имеют меньшую длину консоли по сравнению с несущими кронштейнами
- Устанавливаются по всей высоте фасада

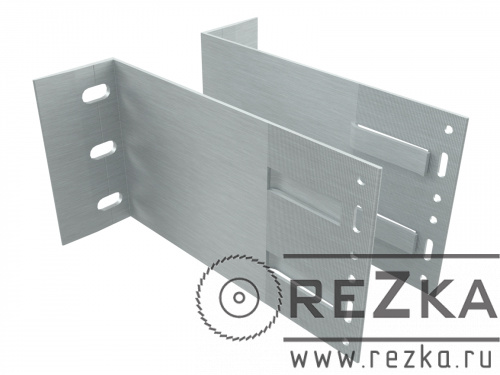

Г-образные кронштейны:
- Универсальные элементы, используемые как для несущих, так и для опорных функций- Обеспечивают хорошую жесткость конструкции
Усиленные кронштейны:
- Применяются в зонах повышенных нагрузок (угловые участки, верхние этажи высотных зданий)- Имеют дополнительные ребра жесткости или увеличенную толщину металла
Регулируемые кронштейны:
- Позволяют изменять вылет консоли для точной настройки плоскости фасада- Особенно эффективны при работе с неровными основаниями
Межэтажные кронштейны:
Используются для крепления в межэтажные перекрытияОбеспечивают дополнительную надежность при работе со слабыми несущими стенами
Выбор кронштейнов для НФС
При выборе кронштейнов для навесной фасадной системы необходимо учитывать следующие факторы:
Вид металла
- Оцинкованная сталь: экономичный вариант с хорошей коррозионной стойкостью- Нержавеющая сталь: высокая долговечность, применяется в агрессивных средах
- Алюминиевые сплавы: легкость, устойчивость к коррозии, но меньшая прочность
Несущая способность:
- Рассчитывается исходя из веса фасадной системы и ветровых нагрузок- Должна иметь необходимый запас прочности (обычно 1.5-2 раза)
Геометрические параметры:
- Длина консоли: определяет толщину утеплителя и вентзазора- Ширина опорной части: влияет на распределение нагрузки на стену
Совместимость с другими элементами системы:
- Соответствие типоразмеров направляющих профилей- Наличие необходимых отверстий для крепежа
- Наличие теплоизоляционных прокладок: Снижают теплопотери через точечные мостики холода. Материал прокладок (обычно паронит или ЭПДМ) должен быть совместим с материалом кронштейна.
Антикоррозионная защита:
- Качество цинкового покрытия для стальных кронштейнов- Наличие дополнительного полимерного покрытия в агрессивных средах
Сертификация:
- Наличие технических свидетельств и сертификатов соответствия- Подтверждение огнестойкости и сейсмостойкости (при необходимости)
Технологичность монтажа:
- Удобство регулировки и выравнивания- Возможность быстрой замены или демонтажа
Альтернативные названия фасадных кронштейнов
В профессиональной среде и технической документации можно встретить различные термины, обозначающие фасадные кронштейны:
- Консоли вентфасада
- Опорные элементы НФС
- Кронштейны-салазки
- Фасадные кронштейны-удлинители
- Крепежные кронштейны вентилируемого фасада
- Несущие кронштейны подсистемы
- Фасадные кронштейны-держатели
- Анкерные кронштейны НВФ
- Кронштейны-консоли фасадные
-
Опорно-несущие элементы вентфасада
Важно отметить, что независимо от используемого термина, функциональное назначение этих элементов остается неизменным - обеспечение надежного крепления подконструкции вентилируемого фасада к несущей стене здания. В заключение следует подчеркнуть, что правильный выбор и грамотный монтаж фасадных кронштейнов являются ключевыми факторами, определяющими долговечность, безопасность и эффективность всей системы навесного вентилируемого фасада. Профессиональный подход к проектированию и установке НВФ, включая тщательный подбор кронштейнов, позволяет создавать энергоэффективные, эстетически привлекательные и долговечные фасадные решения для зданий различного назначения.
